技術・製品

PRODUCTS

ダイワの技術・製品を紹介

Descriptions of our product

TECHNOLOGY

TECHNOLOGY技術

専門性と最新技術を
掛け合わせた
ダイワの技術

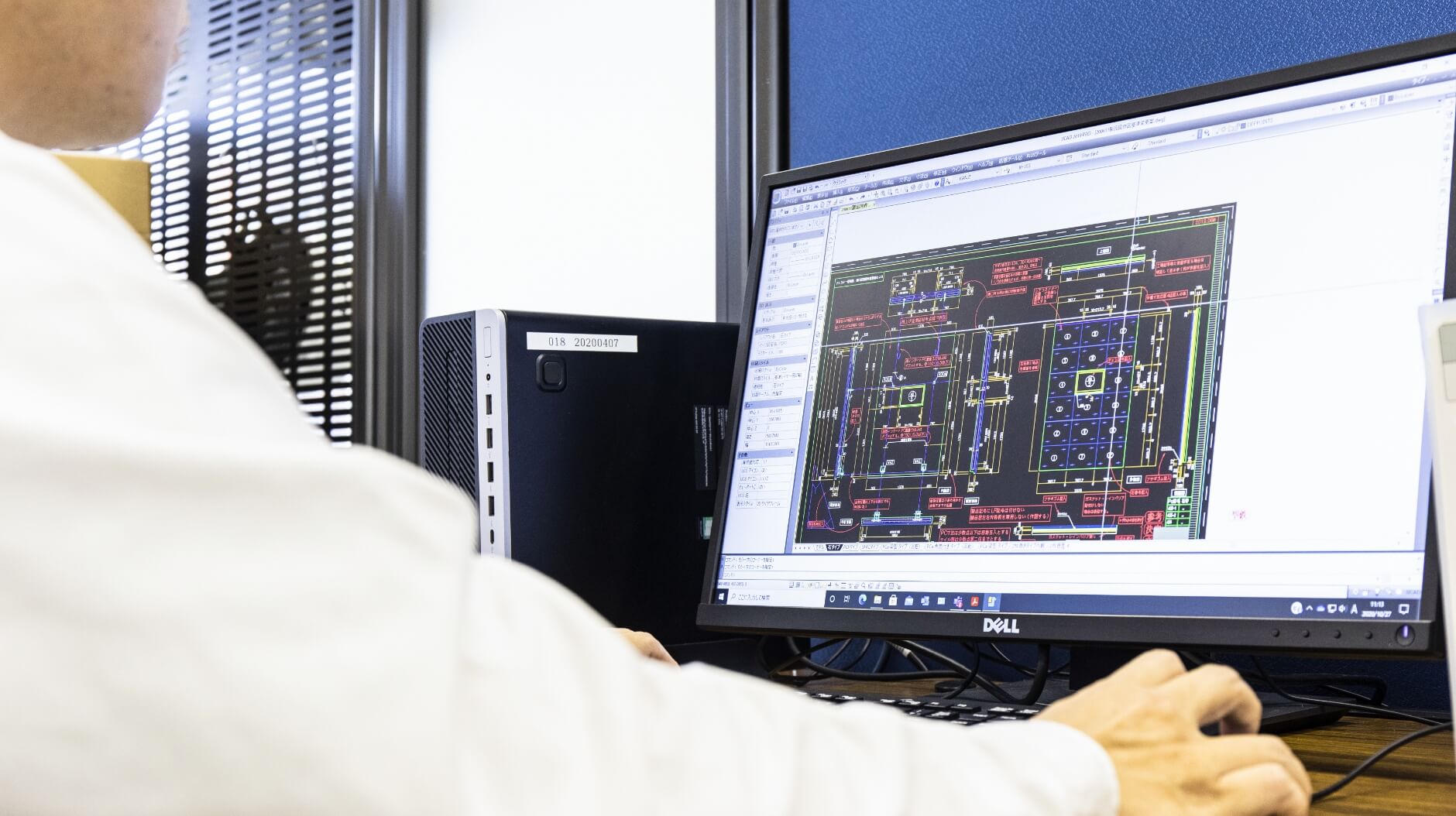

作業中のパソコン画面
01. DEVELOPMENT

技術開発

TECHNOLOGY01

バルコニー
壁一体化型PCaパネル

ビルの超高層化にともない、安全性の確保がこれまで以上に重要になってきました。特に、万が一の火災発生に備え 2方向の通路確保が構造上の必要条件になっています。ダイワでは「バルコニーの床・手すり・部屋の窓壁を一体成型」したPCaパネルを開発(ʻ75.08)。安全性の向上とともに、工期の短縮、メンテナンスの減少に効果を上げました。

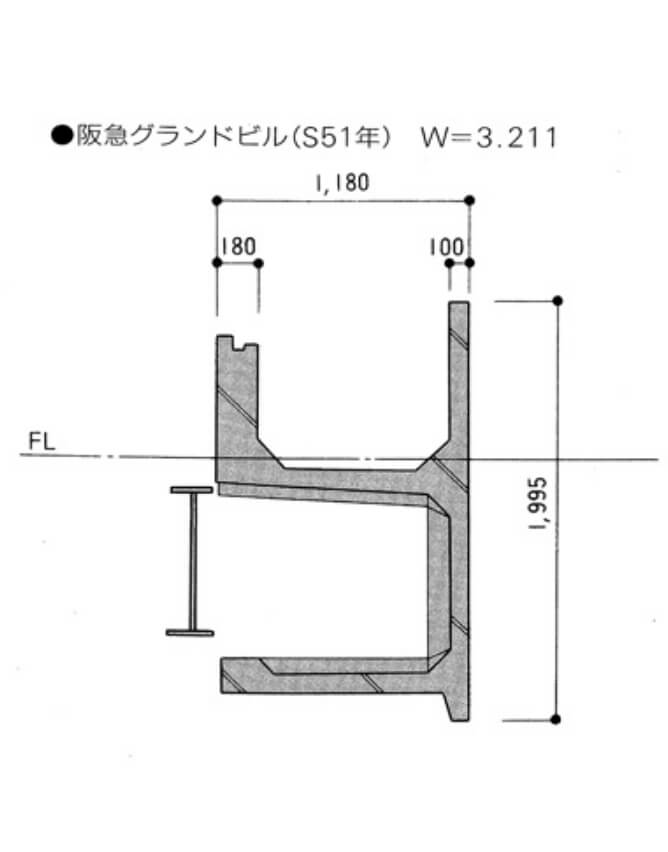

阪急グランドビル(S51年)のPCaパネル

TECHNOLOGY02

完全乾式(フルドライ)等圧工法

フルドライ等圧工法は、 PCaパネルの取り付けと同時にレインバリアが完成する工法で、雨や風に影響されない快適な作業環境を工事の早い段階で作り上げます。ダイワが初めて実用化。すでに多数の建築現場で、完成度の高さが実証されています。

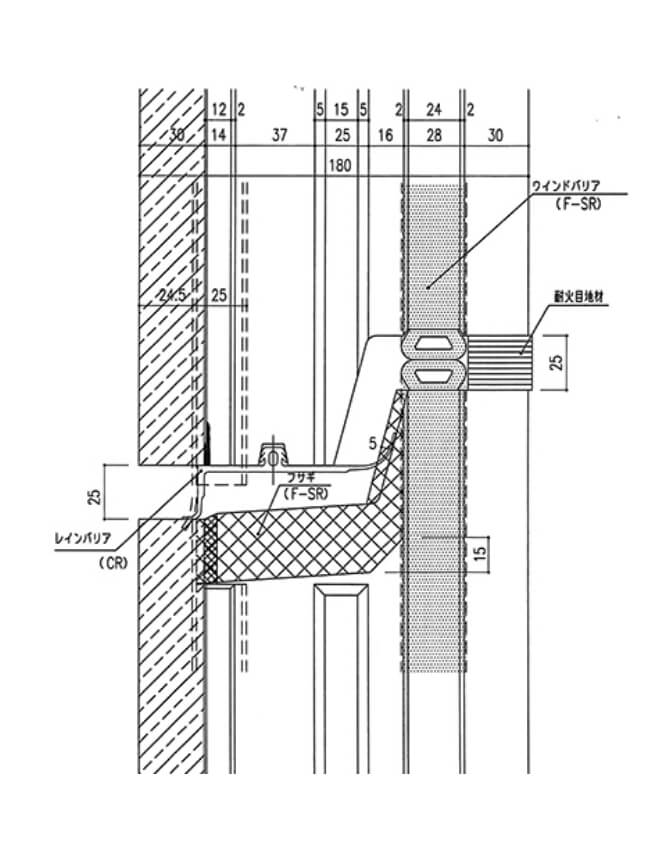

完全乾式(フルドライ)等圧工法の設計図

TECHNOLOGY03

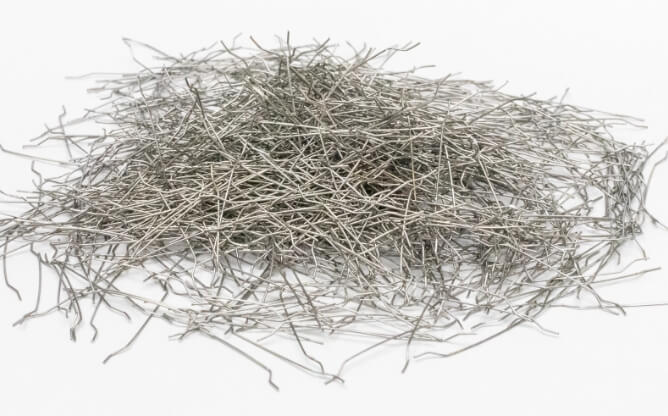

SFRC (鋼繊維補強コンクリート)

SFRC (鋼繊維補強コンクリート)とは、SUS繊維 (ステンレスファイバー)を用いた繊維強化コンクリートで、曲げ強度に優れており、板厚を薄くでき製品の軽量化が可能です。SFRC (鋼繊維補強コンクリート)を使用することにより躯体量の低減を図ることができ、ホテルなどの居住スペースを有効に使え建築全体のコストダウンにつながります。
また、ALC、押出成形品、GRCの代替としての提案も可能です。

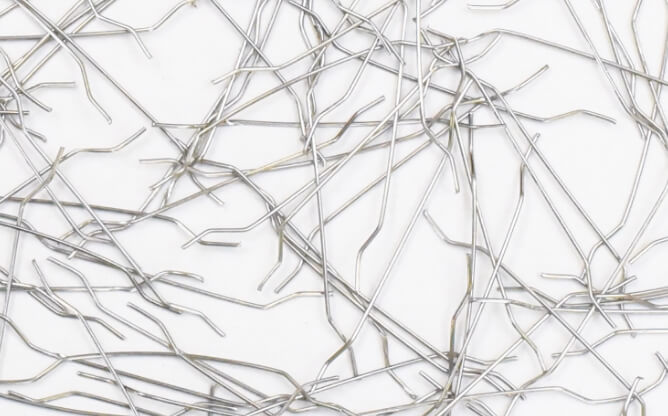

  • SFRCの拡大画像
  • SFRCの画像
02. DESIGN PLAN

設計提案

設計者の意図するデザインを忠実に再現しながら、短工期・高品質を実現します。

現場打ちでは、実現困難な性能をPCaが保有する利点を生かし多様なニーズにお応えして提案します。

設計部門と生産部門の連携による少量多品種にも対応できる体制をとっております。

03. DESIGN SKILLS

BIM導入による設計力の強化

BIMとは

Building Information Modelingの略語で、コンピュータ上に作成した3次元の形状情報に加え、材料・部材の仕様・性能、仕上げ等、建築物の属性情報を併せ持つ建物情報モデルを構築することを指します。
 当社では、2次元CAD→BIMへの移行を目指し、鉄筋コンクリート構造のモデリングに優れた『TeklaStructure』を2017年10月に導入し、実用化への準備を進めています。

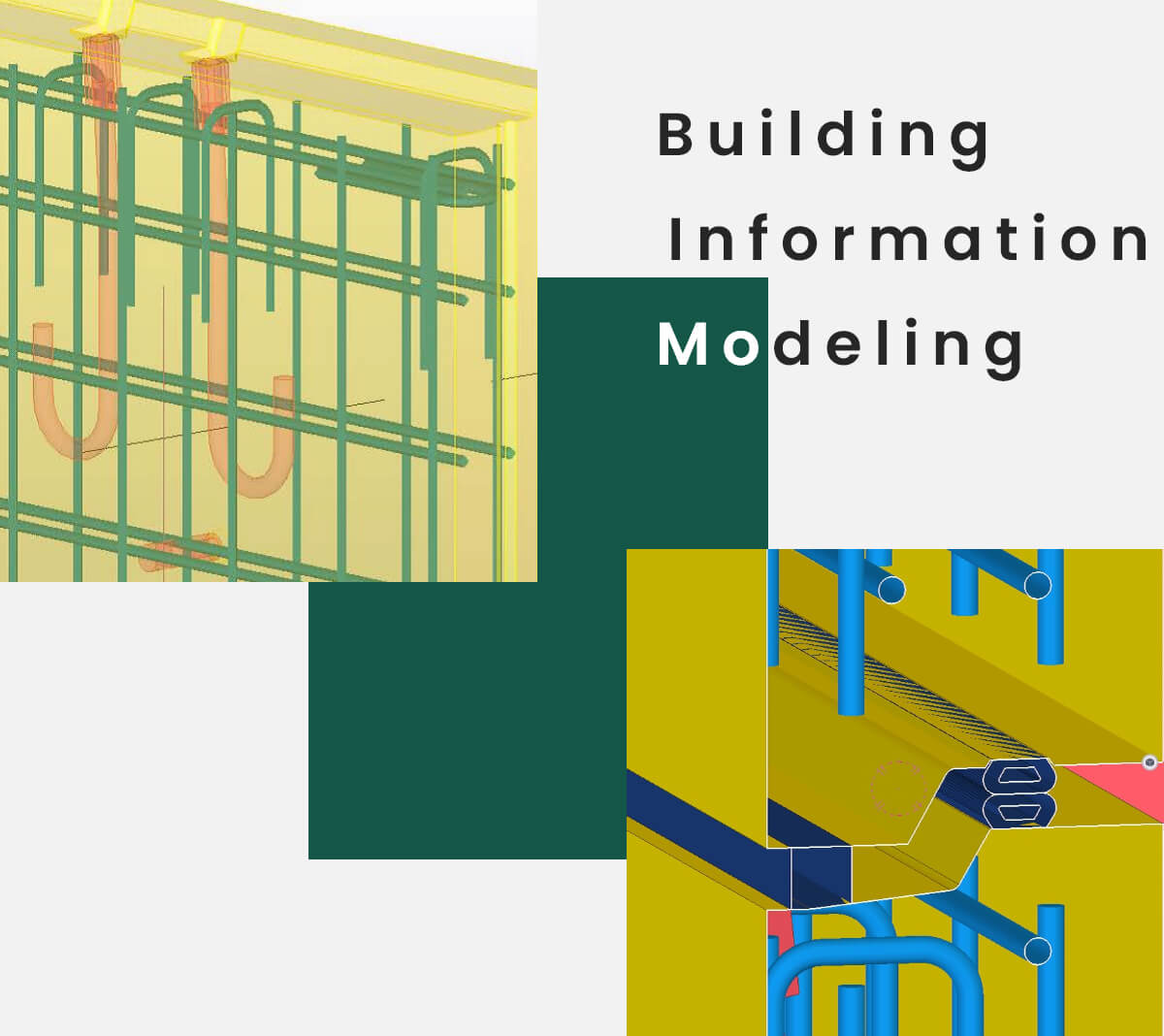

Building Information Modeling

BIMメリット

01 MERIT

企画・初期設計段階から施工時・完成後の全体図を想定でき、イメージの共有が図れる。

02 MERIT

設計の早い段階で、多様な角度からのシミュレーションを行うことができ、干渉等の確認が容易になる。

03 MERIT

これまで各プロセスで分断されていた情報を一元化することで、生産性が向上し、無駄なコストが削減できる。

04 MERIT

3Dプリンタなどを用いて複雑な形状をした製品を立体物として造形することで、早い段階で具体的な検討を行うことができる。

PRODUCTS

PRODUCTS製品

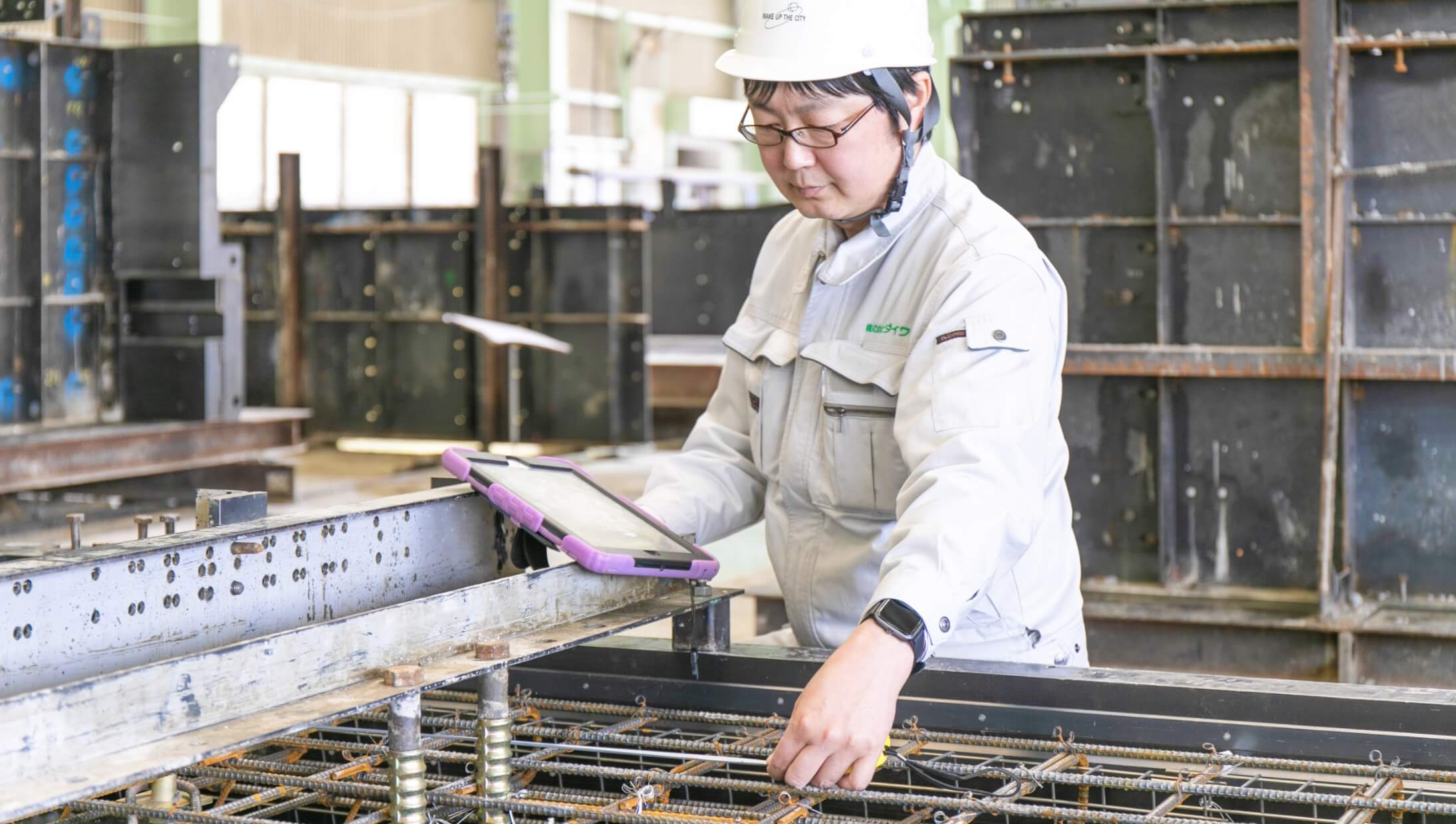

作業中の従業員
01. PRODUCT FEATURE

ダイワの製品の特長

Precast Concrete

PCa= あらかじめ工場生産(プレキャスト)

01FEATURE
豊かな形状

彫りの深い造型や
複雑な形状が可能

02FEATURE
多様な仕上げ

素地仕上げ・塗装仕上げ・タイル・石・金属パネルなどの打ち込み仕上げ

03FEATURE
高品質

工場生産により、均一で
精度の高い部材

04FEATURE
工期短縮

型枠・配筋・コンクリート打設・足場などの仮設工事低減

05FEATURE
地球環境保護

在来工法で必要な合板型枠が減少し、建設廃棄物の発生が抑制できる

※ PCa製品の生産においては、鋼製型枠を転用し、再利用

02. MAIN PRODUCT

ダイワの主な製品

01PRODUCT
PCaカーテンウォール(プレキャストコンクリートカーテンウォール)

建物の主たる外周壁を構成するコンクリート製の非耐力壁のことであり、デザイン的にも外装シェルターとして性能的にも重要な役割をもつものです。

02PRODUCT
薄肉PCa型枠工法(PCF工法 : Precast Concrete Form)

型枠兼用の薄肉半製品を現場で組み立てて、現場で配筋と接合部等の打設を行います。

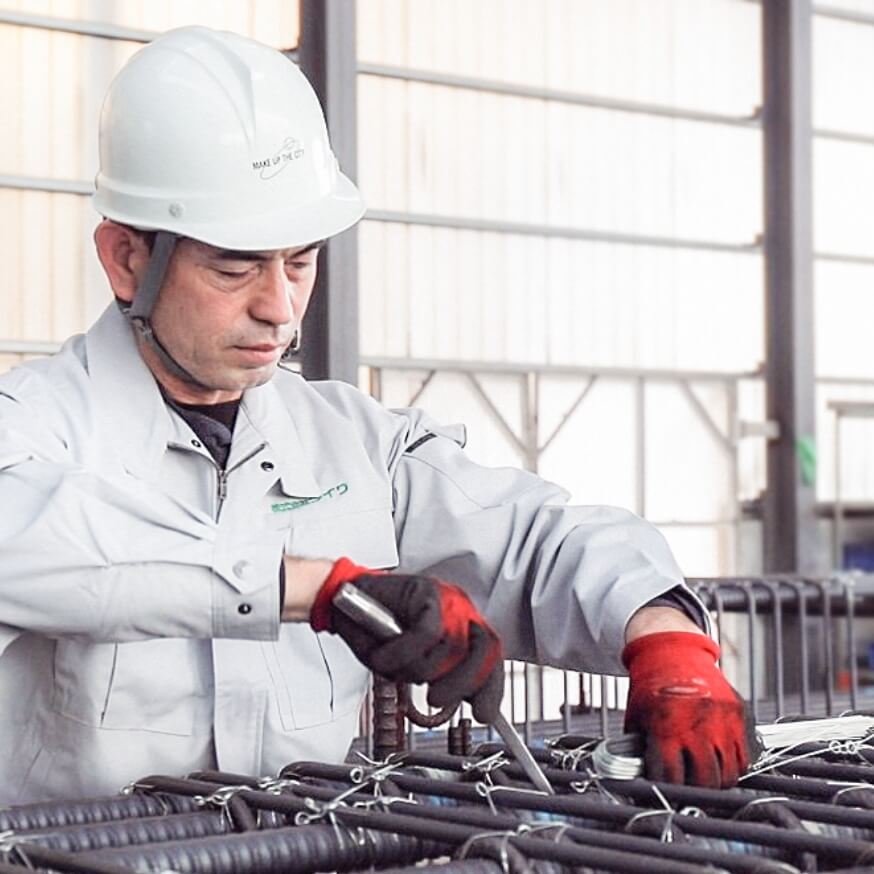

現場で作業中の従業員
03PRODUCT
SFRC(ステンレス繊維補強コンクリート)

材料にステンレス繊維を混入した曲げ強度の高いコンクリートを用いるため、部材を薄肉化して軽量化できます。

04PRODUCT
柱梁PCa部材

鉄筋コンクリートの架構をプレキャスト化し、建設現場で組み立てて建物にします。

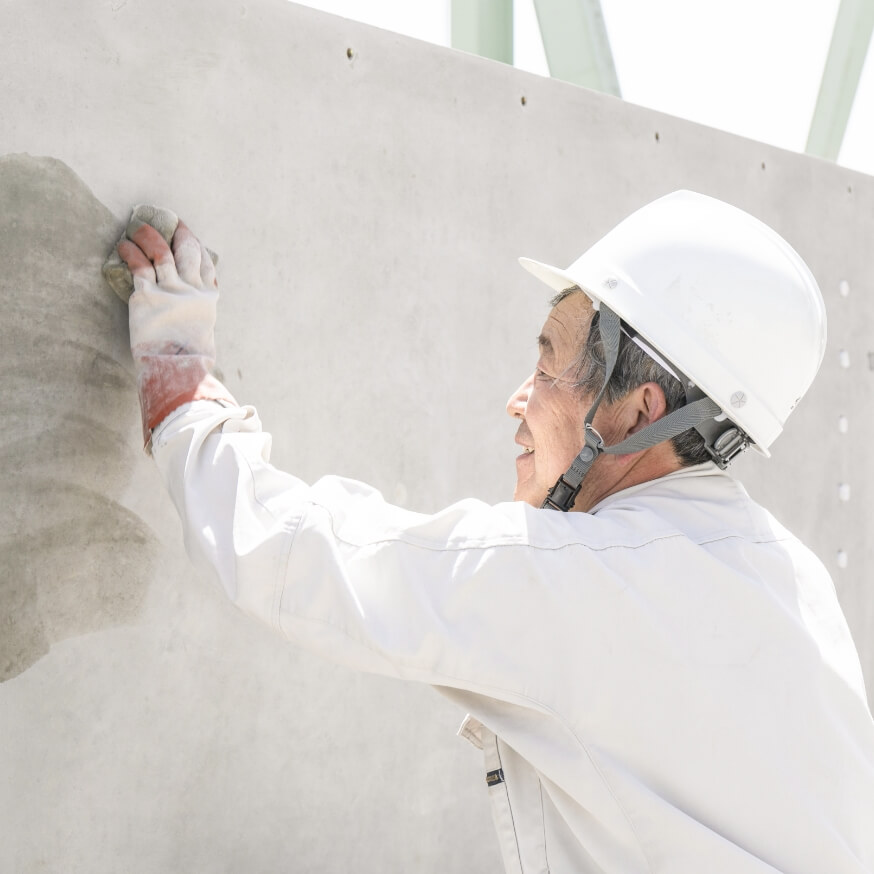

現場で作業中の従業員
05PRODUCT
プレキャスト鉄筋コンクリート部材

鉄筋コンクリート建物を構成する部材で、柱梁PCa部材の柱・梁以外に 壁、床、段床、廊下、バルコニー、階段、屋根、パラペット等があります。

06PRODUCT
自己圧着PCaブレース(RB工法 : Relocatable Brace)

プレストレスの解放によってブレース材を既存骨組に圧着する耐震補強工法。建物の使い勝手により、移設が可能です。

07PRODUCT
超高強度コンクリート部材

高い品質管理体制と特殊な技術により超高強度コンクリートの製造が可能となりました。超高強度コンクリートを使用することで極細柱など断面積の小さい柱製品の製作が可能です。最高強度Fc300N/mm2までの生産実績があります。

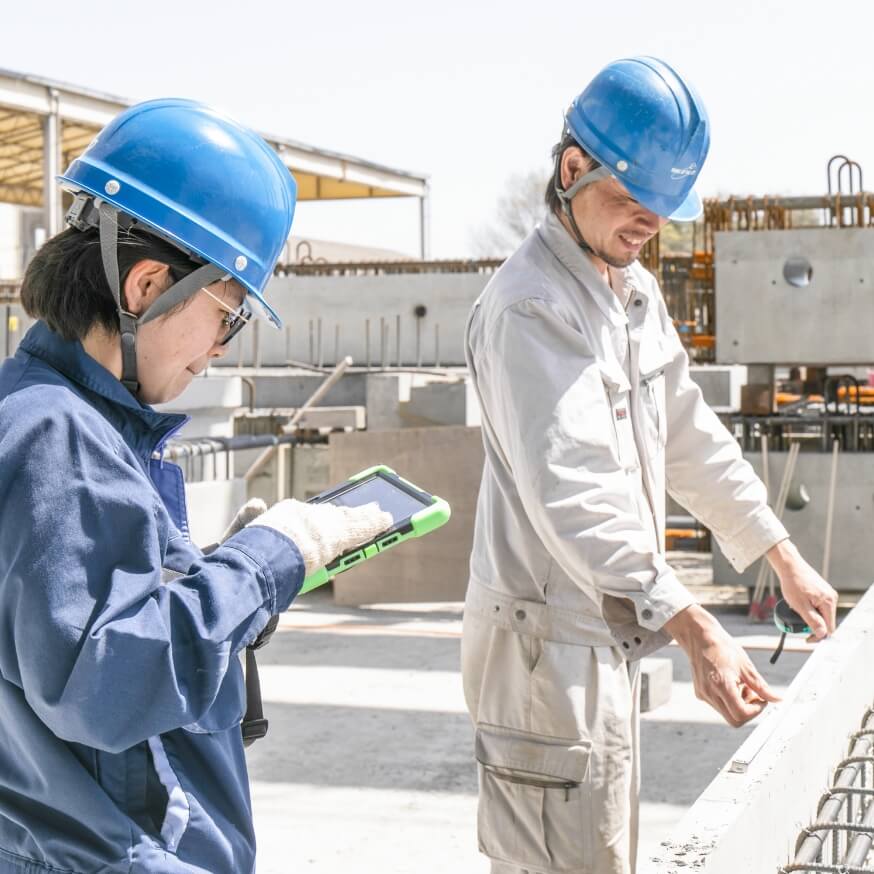

現場で作業中の従業員
